Траверс — это элемент металлических конструкций, который используется в составе опор ЛЭП для фиксации и распределения проводников. В системе электропередачи такие детали являются частью общей инженерной конструкции.
На опоре линии электропередачи обеспечивает правильное положение проводов, предотвращая их провисание и соприкосновения проводов. Для повышения надежности дополнительно применяются прокладки ЛЭП, которые помогают снизить механическое воздействие и обеспечить безопасное расположение элементов. Особенно важно это для высоковольтных участков и сетей напряжением до 10 кВ, включая распределительные сети 380 Вольт.

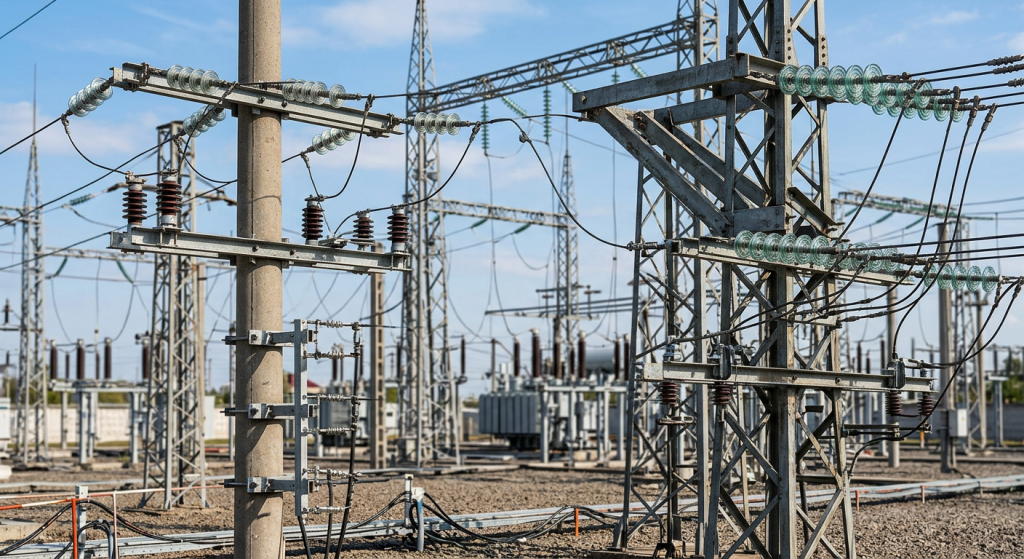

Что такое траверсы на ЛЭП
Основная функция, которую выполняет траверс, — крепление проводов к опорной конструкции. В системе электроопор он распределяет нагрузку и фиксирует линии через крепежные элементы и подвески, обеспечивая надежность всей электросети.
В конструкции используется металлический элемент, входящий в состав металлоконструкций ЛЭП. Для безопасной прокладки применяются изолирующие подвесные изоляторы и специальные прокладки, предотвращающие контакт токоведущих линий с опорой. На отдельных участках может использоваться одинарный траверс для прокладки кабеля, что упрощает монтаж и снижает воздействие на несущую конструкцию.
Особую роль играет предотвращение соприкосновения токоведущих элементов и изолирующих подвесок, что исключает короткие замыкания и аварии в системе электроснабжения.

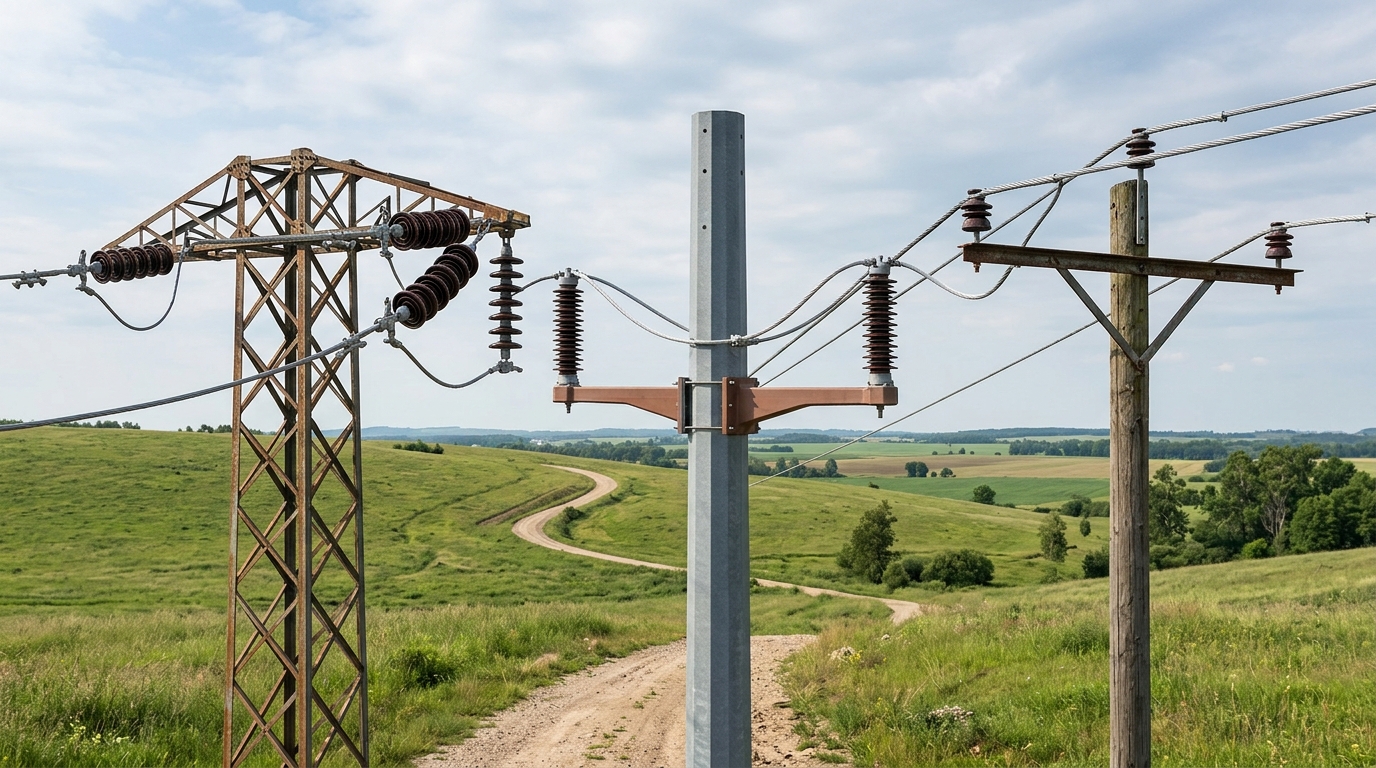

Основные виды траверс
Существует несколько типов, классифицируемых по форме, назначению и функциональности, применяемых на участках линий электропередач:
Горизонтальные
- Поддерживают электропроводящие элементы по всей магистрали.
- Применяются как для низковольтный, так и для участков ВН.
Угловые
- Используются на поворотах трассы или при изменении направления проводов.
- Обеспечивают правильное натяжение и предотвращают провисание.
Усиленные конструкции анкерного типа
- Предназначены для систем с повышенной нагрузкой.
- Обеспечивают надежное крепление натяжных, ответвительных и концевых проводников.
- Повышают устойчивость всей металлоконструкции данного типа.
Промежуточные типы
- Используются для равномерного распределения напряжения.
- Позволяют монтировать поддержку по направлению сети с помощью специальных элементов.
- Обеспечивают возможность регулировки натяжения и дополнительную защиту проводящих жил.
Материалы и защита от коррозия
- Все типы изготавливаются из различных материалов: стали, высокоуглеродистых сплавов и металлических элементов с цинковым покрытием.
- Для увеличения долговечности изделия оцинковывают и дополнительно обрабатывают защитными составами.
Использование правильно подобранных траверс и качественных материалов обеспечивает надежность линий электропередачи, предотвращает повреждения, а также увеличивает период эксплуатации всей системы.
Из чего изготавливают траверсы
Траверсы ЛЭП изготавливаются как выполненные из разных материалов металлоконструкции. Чаще всего используется сталь с антикоррозионным покрытием, что повышает долговечность изделий в условиях эксплуатации. В зависимости от назначения применяются усиленные варианты для монтажа высоковольтных участков, где требуется повышенная механическая прочность. Для фиксации элементов конструкции могут использоваться металлические штыри и другие крепежные детали. Это позволяет надежно крепить проводники и снижать риск деформации узлов.
Какие типы опор применяются для ВЛ
В воздушных линиях электропередачи применяются промежуточные, анкерные и угловые опоры. Особое значение имеет правильная организация монтажа промежуточных опор, так как именно они обеспечивают равномерное распределение нагрузки по всей трассе. На таких участках важно исключить возможность соприкосновения проводов, а также защитить систему от воздействия внешних факторов и сторонних предметов. В зависимости от условий эксплуатации используются как изолированные провода, так и участки неизолированных проводов, требующие повышенного контроля безопасности.
Траверсы ТМ: особенности и применение
Траверсы типовых металлоконструкций (серии ТМ) — это стандартные элементы ЛЭП, применяемые в большинстве проектов. Они устанавливаются на опоры и обеспечивают надежное крепление проводников с помощью хомутов и других фиксирующих деталей.
В узлах крепления также используются серьги, штыри и металлические уголки. Штыри применяются для фиксации изоляторов и токоведущих элементов, обеспечивая устойчивость всей конструкции и надежность соединений.
Маркировка траверсов
Маркировка отражает их тип, назначение и конструктивные особенности. Обозначения помогают подобрать элемент под конкретные условия эксплуатации, включая участки монтажа высоковольтных линий. В узлах крепления применяются элементы фиксации штырями, которые обеспечивают установку изоляторов и проводников. Такая система маркировки упрощает проектирование и монтаж, а также повышает надежность линии электропередачи.
Примеры маркировки:
- ТМ-1 — базовая траверса для промежуточных опор, применяется на прямых участках линии с небольшими нагрузками.
- ТМ-3 — усиленный вариант, используется на участках с повышенной нагрузкой и при необходимости надежнее крепить проводники.
- ТМ-5 — конструкция для анкерных опор, рассчитана на значительные механические усилия и предотвращение смещения проводов.
- ТМ-7 — применяется на сложных участках трассы, включая зоны с повышенными требованиями к безопасности и минимизации возможности соприкосновения проводов.
Такая классификация позволяет точно подбирать траверсы под условия эксплуатации и обеспечивать надежную работу всей воздушной линии.
Монтаж траверс на ЛЭП
Процесс установки включает несколько этапов и выполняется с использованием профессионального монтажного оборудования:
Подготовка и установка элементов
- Проверка устойчивости конструкции.
- Размещение на анкерные и промежуточные опоры, включая межопорные зоны.
Используемые приспособления
- Подвесные серьги для фиксации.
- Специальные хомуты и зажимы для соединения.
Проверка проводов
- Контроль изоляции изолированных токопроводов.
- Проверка неизолированных линий для предотвращения соприкосновения проводников.
Материалы крепежа
- Стальной прут и высокоуглеродистый металл для прочной фиксации.
- Металлические элементы могут покрываться цинком для защиты от коррозии, особенно в агрессивных средах.
Учет нагрузки и условий
- Перепад высот и натяжение проводов.
- Закрепление низковольтных и сетей высокого напряжения в небольших населенных пунктах с использованием облегченных конструкций.
Защита и безопасность
- Предотвращение воздействия посторонних предметов.
- Использование изоляционных элементов из фарфора и других материалов.
- Крепление проводов и кабелей с учетом требований безопасного монтажа и долговечности эксплуатации.
Монтаж выполняется с соблюдением требований безопасности и учетом характеристик металлоконструкций данного типа, что обеспечивает стабильную работу линии и минимизирует риск аварий.
Ошибки при выборе и монтаже
Неправильный выбор траверс может привести к увеличению воздействия на опоры и повреждению всей линии. Особенно это критично для воздушных линий и участков с высоковольтными проводами, где стабильность системы напрямую зависит от точности монтажа.
При установке промежуточных и анкерных опор важна правильная фиксация проводов. Ошибки при размещении а также использование неподходящих или некачественных элементов могут нарушить равномерное распределение нагрузки и вызвать провисание линий.
Особое внимание необходимо уделять применению специальных хомутов и других крепежных приспособлений. Неправильная установка проводов может привести к деформации конструкции, риску замыкания и аварийным ситуациям.
Кроме того, ошибки при работе с ТН и высоковольтными линиями, а также при внедрении ответвительных узлов ВЛ повышают вероятность повреждения оборудования, сокращают срок службы системы и увеличивают затраты на ремонт.
Правильный выбор траверс, качественное крепление проводов и соблюдение всех требований при монтаже обеспечивают стабильную работу всей линии электропередачи, предотвращают аварии и повышают надежность ВЛ.
Заключение
Правильный выбор и установка траверс на ЛЭП обеспечивают надежную работу всей системы. Такие элементы металлоконструкции играют важную роль в стабильности линий электропередачи и безопасности электроснабжения.
Использование качественных решений снижает риск аварий и увеличивает срок службы оборудования, включая стойки, опоры и проводники.
