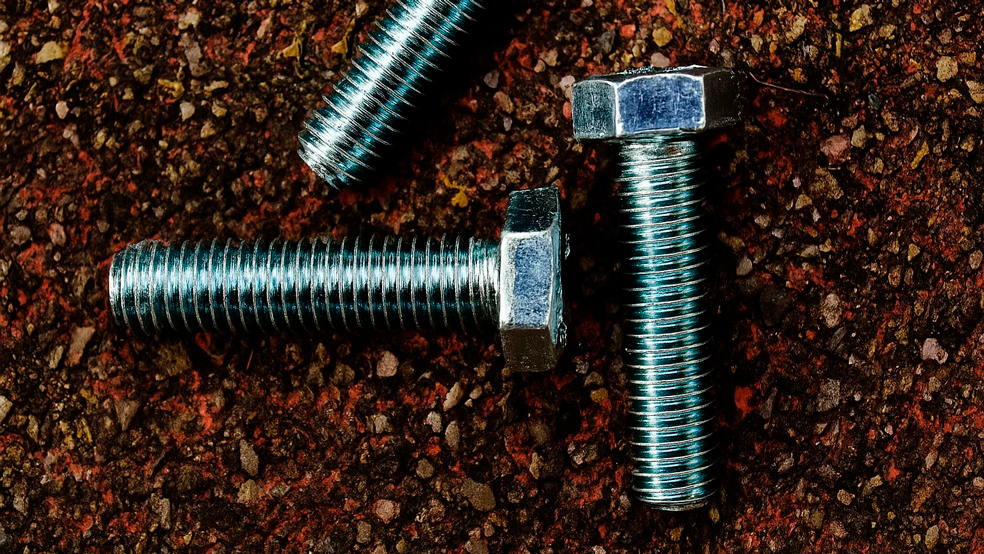

Болты применяются в качестве крепежных изделий во многих сферах строительства, приборо- и автомобилестроения, ремонта: для гаечных ключей, при изготовлении мебели, установке дверных блоков и светильников, монтажа оконных рам, подвесных потолков.
Изготовление болтов: выбор класса прочности и формы в зависимости от назначения
По своему назначению выделяют несколько типов конструкции болтов:
- Мебельные болты. Они используются в строительстве и производстве мебели. Класс прочности таких изделий невысокий - 3.6; 4.6; 4.8; 5.6; 5.8. Чаще всего применяются изогнутые и прямые болты.
- Строительные и машиностроительные болты. Их используют в любом виде строительства - как машин, самолетов, так и бетонных конструкций. Класс прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 8.8; 10.9; 12.9. Применяются болты разной формы - изогнутые, составные, прямые, с коническим концом, с анкерной плитой и съемные.
- Лемешные. С их помощью крепят навесное оборудование и любые конструкции из дерева или металла. Чаще всего применяются в сельском хозяйстве. Класс прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 8.8. Применяют болты съемные, прямые, изогнутые.
- Дорожные. Используют для создания специальных дорожных конструкций, ограждения, знаков. Класс прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 8.8. Чаще всего это прямые, съемные, составные и изогнутые болты.
Оборудование для изготовления фундаментных болтов
Для изготовления болтов, необходимо запастись специальным оборудованием:
- Холодновысадочный станок. Делает форму изделия благодаря методу проката.
- Размоточный станок. С его помощью можно сделать заготовки.
- Резьбонакатное оборудование. Используется для создания линий резьбы на поверхности болта.
После этих действий болты закаливают, остужают и фасуют.
Стандарты ГОСТ для болтов
ГОСТ или Государственный стандарт – это система отраслевых стандартов, разработанная еще в СССР. Согласно ей все изделия изготавливаются по определенному стандарту, который признается во всех странах СНГ.
Болты ГОСТ чаще всего применяются в России. Выпускаются как универсальные болты, так и для узкого применения. Некоторые ГОСТы имеют несколько редакций, а некоторые к настоящему моменту уже упразднены .
Стандарты DIN
DIN (Deutsches Institut für Normung e.V.) – это аббревиатура от немецкого нститута стандартизации. Чаще всего такие стандарты применяют в Юго-Восточной Азии и странах Евросоюза.
По факту, DIN ничем не отличается от ГОСТа, потому все типоразмеры взаимозаменяемые.
Таблица соответствия стандартов ГОСТ и DIN для болтов
|
Стандарт ГОСТ |
Стандарт DIN |
Наименование |
|---|---|---|
|
ГОСТ 13152-67 |
DIN 186 |
Болт к пазам станочным |
|
- |
DIN 188 |
Болт с Т-образной головкой |
|
- |
DIN 261 |
T-болт для пазов |
|
ГОСТ 3033-79 |
DIN 444 |
Болт откидной |
|
- |
DIN 529 |
Анкерные болты, формы A, B, D, F |
|
- |
DIN 529 MU |
Анкерный болт с гайкой, форма С |
|
- |
DIN 558 |
Болты с шестигранной головкой |
|
ГОСТ 1481-84 |
DIN 561 |
Болт с уменьшенной головкой и цапфой |
|
- |
DIN 564 |
Болт стопорный с коническим концом |
|
ГОСТ 11473-75 |
DIN 571 |
Шуруп-болт |
|
ГОСТ 4751-73 |
DIN 580 |
Рым-болт |
|
ГОСТ 15589-70 |
DIN 601 |
Болты и гайки |
|
ГОСТ 7802-81 |
DIN 603 |
Болт с полукруглой головкой |
|
ГОСТ 17673-81 |
DIN 605 |
Болт с квадратным подголовком |
|
ГОСТ 7801-81 |
DIN 607 |
Болт с полукруглой головкой |
|
ГОСТ 7786-81 |
DIN 608 |
Болт с потайной головкой |
|
ГОСТ 11738-84 |
DIN 912 |
Винт (болт) с внутренним шестигранником |
|
ГОСТ 7798-70 |
DIN 931 |
Болт с неполной резьбой |
|
ГОСТ 7798-70 |
DIN 933 |
Болт с полной резьбой |
|
ГОСТ 7798-70 |
DIN 933 SZ |
Болт с прямым шлицем |
|
ГОСТ 7798-70 |
DIN 960 |
Болт с мелкой неполной резьбой |
|
ГОСТ 7798-70 |
DIN 961 |
Болт с мелким шагом резьбы |
|
ГОСТ Р 52644-2006 |
DIN 6914 |
Болт высокопрочный |
|
ГОСТ 24379.1 80 |
- |
Анкерные фундаментные болты |
