Современное производство невозможно представить без высокоточной обработки металла, где холодная штамповка занимает ключевое место. Эта технология активно применяется в серийном и массовом изготовлении, поскольку позволяет получать изделия с минимальными затратами и высокой повторяемостью. Сегодня штамповка широко используется в различных отраслях, включая машиностроение и металлообработку, где важны скорость, точность и стабильное качество.
Актуальность метода объясняется тем, что холодная штамповка металла позволяет изготавливать детали сложной формы без значительного нагрева. Это снижает энергозатраты и повышает производительность. В условиях современного рынка такая технология становится базовым решением для предприятий, ориентированных на массовое изготовление и точность при изготовлении.
Что такое холодная штамповка металла
Холодная штамповка — это метод обработки металла давлением без предварительного нагрева, при котором заготовки подвергаются пластической деформации для изменения формы и размеров.
В основе процесса лежит способность материала сохранять целостность при изменении геометрии. Это дает возможность изготавливать детали сложной конфигурации с высокой точностью и минимальным количеством отходов.
Технология холодной штамповки реализуется с использованием штампов и прессов, обеспечивая стабильное качество изделий и, как правило, исключая необходимость дополнительной обработки.
Применение холодной штамповки
Холодная штамповка применяется практически во всех отраслях промышленности благодаря универсальности и точности процесса. Метод позволяет эффективно изготавливать изделия из листового металла и получать объемные детали сложной формы с высокой повторяемостью.
Основные сферы применения:
- автомобилестроение (кузовные детали, кронштейны, элементы подвески, крепежи);
- судостроение (обшивка, усилители, соединительные элементы);
- электроника (корпуса приборов, контакты, экраны, монтажные пластины);
- строительство (профили, крепежные элементы, перфорированные панели);
- системы отопления и вентиляции (воздуховоды, кожухи, соединительные элементы).
Технология особенно востребована в серийном и массовом производстве, где важны стабильная геометрия изделий и высокая точность каждой детали.
Виды стали
Для холодной штамповки применяют высокопрочные и износостойкие инструментальные стали, способные выдерживать большие ударные и контактные нагрузки. Чаще всего используются углеродистые и легированные стали, например по ГОСТ 1435 и ГОСТ 4543, а также штамповые стали с повышенной твердостью и вязкостью. Рабочие элементы штампов закаливают до высокой твёрдости, чтобы обеспечить стойкость к износу и деформации при длительной эксплуатации.
Основные операции

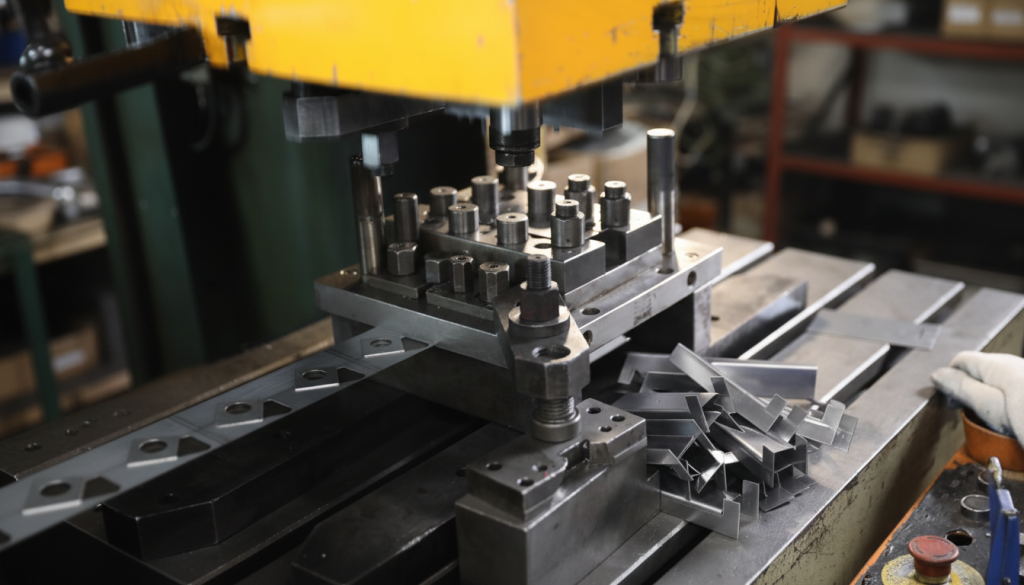

Технология холодной штамповки включает несколько этапов. Сначала подготавливаются заготовки из листового металла или прутка. Далее заготовку помещают в штамп, установленный на одном из прессов для холодной штамповки.
Под действием давления происходит деформации металла и изменение формы заготовки. Этот технологический процесс может включать такие операции, как пробивка, гибку, выдавливание и формовка.
Холодная штамповка обеспечивает формирование отверстий, криволинейных профилей и изделий сложной конфигурации. В результате получается готовая деталь с высокой точностью.
Отличия холодной штамповки от горячей
Холодная и горячая штамповка отличаются технологическими условиями и результатом обработки.
Холодная штамповка выполняется при температуре ниже рекристаллизации (обычно 20–25 °C). Металл деформируется без нагрева, поэтому:
- требуются высокие усилия прессов;
- возникают значительные напряжения в металле (наклёп);
- получается высокая точность (до 7–9 квалитета);
- поверхность почти не требует обработки;
- ограничена сложность формы и пластичность материала.
Горячая штамповка проводится при температуре выше рекристаллизации (примерно 800–1200 °C для стали). В нагретом состоянии:
- усилия деформации значительно ниже;
- металл легче заполняет сложные формы;
- снимаются внутренние напряжения и дефекты структуры;
- точность ниже (из-за усадки при охлаждении);
- поверхность требует последующей обработки (окалина).
Ключевое различие:
холодная штамповка даёт высокую точность и упрочнение, горячая — позволяет формировать сложные детали при меньших усилиях.
В чем отличие штамповки от поковки
Поковка — это процесс свободной ковки или ковки в открытых штампах, при котором форма детали формируется ударами или давлением без жёсткого ограничения. Заготовка постепенно приобретает нужную форму за счёт пластической деформации. Поковки имеют сравнительно низкую точность и обычно требуют последующей механической обработки.
Основные отличия:
- Штамповка выполняется в закрытой форме, поковка — при свободной или частично ограниченной деформации.
- Штамповка обеспечивает более высокую точность.
- Применение: штамповка — серийное и массовое производство, поковка — единичное и мелкосерийное.
- По форме: штамповка обеспечивает сложные и одинаковые детали, поковка — более простые и индивидуальные.
- По свойствам: поковки обычно прочнее благодаря более благоприятной структуре металла.
Какое оборудование используется
Основным элементом процесса является штамп — специальный инструмент, который задает форму будущего изделия. Штамп устанавливается на оборудование, включая гидравлический или механический пресс.
Современные виды прессов отличаются по мощности, конструкции и назначению. Гидравлический пресс обеспечивает равномерное давление, что особенно важно при объемное формование.
Инструмент должен соответствовать требованиям ГОСТ, поскольку от него зависит точность и качество изготовления изделий из металла. Также важен строгий контроль состояния штампов, так как износ влияет на геометрию деталей.

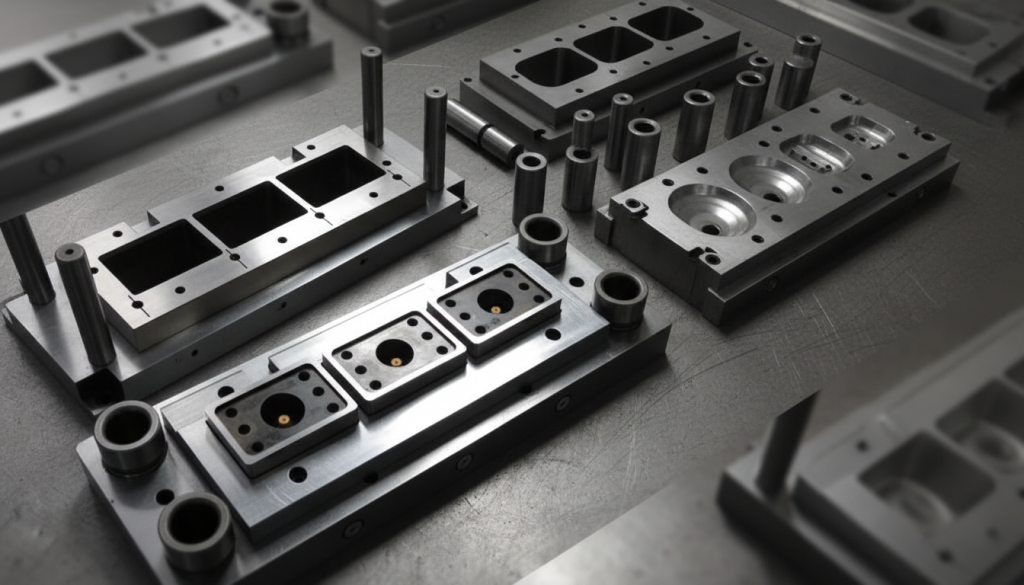

Требования к штампам для холодной штамповки
Штампы для холодной штамповки должны обеспечивать высокую точность, износостойкость и надежность при больших нагрузках. При проектировании и изготовлении учитываются требования нормативных документов системы ЕСКД и стандартов на инструментальные материалы.
Регламент:
- Высокая прочность и износостойкость рабочих частей (обычно твердость 58–64 HRC).
- Точная соосность и жёсткость конструкции, чтобы исключить смещение пуансона и матрицы.
- Стабильность размеров при длительной работе и ударных нагрузках.
- Качественная направляющая система для обеспечения точного хода (колонки, втулки).
- Хорошая полируемость рабочих поверхностей для снижения трения и износа.
- Устойчивость к усталостным нагрузкам и скалыванию кромок.
Виды холодной штамповки
Существуют различные виды холодной штамповки, которые применяются в зависимости от задачи, геометрии изделия и характеристик заготовок. Каждый метод имеет свои особенности холодной штамповки и используется в конкретных производственных условиях.
Пробивка отверстий
Один из самых распространенных видов штамповочных операций. Этот процесс называется локальным разрушением материала с образованием отверстий заданной формы. Он применяется при изготовлении деталей из листовой заготовки, когда требуется высокая точность расположения отверстий и высокая производительность. Пробивка широко используется в серийном производстве крепежных элементов, перфорированных панелей и корпусов.
Гибка листового металла
Используется для придания заготовкам нужной формы без нарушения их целостности. Этот метод особенно востребован при изготовлении деталей с угловой или криволинейной геометрией. В рамках холодной листовой штамповки гибка позволяет получать изделия с минимальными отклонениями по размерам. Особенности технологии холодной обработки здесь заключаются в точном расчете усилия и учете упругого возврата материала.
Выдавливание
Применяется в случаях, когда необходимо получить объемные элементы с осевой симметрией. При этом происходит перераспределение материала внутри заготовок без их разрушения. Такой вид штампования эффективен при массовом производстве, так как отличается высокой производительностью и позволяет минимизировать отходы. Часто используется для изготовления деталей сложной формы, например втулок или стаканов.
Чеканка
Это метод, при котором на поверхности изделия формируется рельеф или мелкие элементы. Он применяется в тех случаях, когда важна точная передача формы и высокая детализация. Чеканка используется не только в декоративных целях, но и при изготовлении функциональных элементов с микрорельефом.
Холодная объемная штамповка
Применяется для обработки массивных заготовок, где требуется значительное изменение формы. В отличие от обработки листового металла, здесь используется объемный материал, а процесс направлен на придание изделию заданной формы за счет перераспределения металла. Этот метод эффективен при изготовлении деталей, работающих под нагрузкой.
Таким образом, выбор конкретного метода зависит от множества факторов: формы и размеров детали, типа материала, требований к точности и объема производства. Грамотное сочетание различных методов холодной штамповки позволяет оптимизировать изготовление деталей и повысить эффективность всего производственного процесса.
Преимущества и недостатки холодной штамповки
Ключевое преимущество, которым отличается данный метод производства, — это сочетание высокой производительности и высокой степени качества изготовления. Холодная штамповка обеспечивает стабильное качество и формирование металлических изделий с минимальными отклонениями без дополнительной обработки.
Преимущества:
- высокая производительность, особенно при серийном выпуске;
- минимальные отходы, рациональное использование материала;
- возможность обрабатывать сложные формы и тонкостенные элементы;
- отсутствие термического воздействия на металл, что сохраняет его структуру и свойства;
- снижение затрат на последующую обработку;
- возможность автоматизации производственных процессов.
Недостатки:
- высокая стоимость изготовления и обслуживания штампов;
- целесообразность применения преимущественно при больших объемах производства;
- ограничения по толщине и пластичности материала;
- износ оснастки при интенсивной эксплуатации;
- необходимость точной настройки оборудования и контроля параметров процесса.
В целом, несмотря на существующие ограничения, холодная штамповка остается эффективным решением для формообразования металла и изготовления качественных изделий.
Перспективы развития технологии
Современные процессы холодной обработки продолжают активно развиваться за счет автоматизации, внедрения цифрового контроля и использования новых материалов. Это позволяет повысить прецизионность процессов и расширить возможности обработки листового металла.
Сегодня штамповка – это высокотехнологичный процесс, который обеспечивает стабильное качество и позволяет получать штампованные изделия с минимальными отклонениями.
Основные направления развития технологии:
- внедрение автоматизированных линий и роботизированных комплексов;
- повышение качества обработки листового металла;
- расширение возможностей работы с материалами, включая углеродистый металл;
- повышение стабильности параметров при серийном производстве;
- возможность изготовления детали различной сложности и конфигурации;
- сокращение времени производственного цикла и затрат на выпуск.
Металлообработка становится более гибкой и адаптивной, что позволяет эффективно обрабатывать заготовки сложной формы с минимальными затратами. Это особенно важно при массовом выпуске продукции, где требуется высокая повторяемость и детальность.
Дополнительно возрастает роль экологичности: отсутствие нагрева снижает энергопотребление и делает производство более безопасным. В результате холодная штамповка остается одним из ключевых направлений современной промышленности, обеспечивая эффективное производство деталей различной сложности.
Заключение
Холодная штамповка — это эффективный метод обработки металла, который широко используется в промышленности. Технология холодной штамповки обеспечивает высокую производительность и экономичность.
Благодаря своим характеристикам этот метод остается одним из ключевых направлений, где металлообработка достигает оптимального баланса между качеством и стоимостью.
