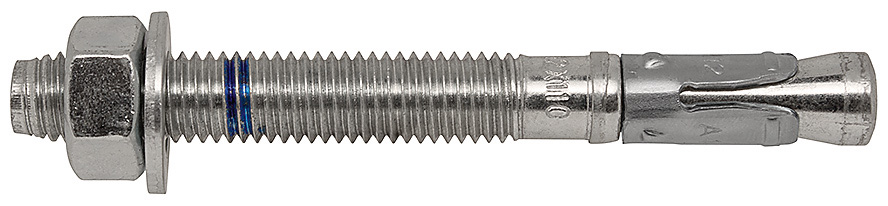

Что такое анкерный болт
Анкерный болт – это крепежный элемент, предназначенный для работы с плотными материалами (бетон, кирпич) и фиксации различных конструкций, оборудования и опор. Основное преимущество анкера — надежное крепление за счет распора или заклинивания в отверстии.
Конструкция и принцип действия
Анкерный болт состоит из следующих элементов:
- Стержень с резьбой;
- Конус или фиксирующий элемент;
- Втулка или гильза;
- Гайка и шайба.
Принцип действия анкерных болтов следующий:
Когда болт вставляют в отверстие, его зажимной элемент (конус, гильза, цанга) расширяется за счёт закручивания гайки или удара молотком. Это вызывает упор в стенки, создавая эффект трения и обеспечивая прочную фиксацию.
Чем анкерный болт отличается от обычного крепежа и дюбеля
Анкерный болт отличается от стандартных дюбелей и болтов:
- Способом крепления: крепёж работает за счет распора, а дюбель – за счет зацепления.
- Прочностью: анкер выдерживает значительно более высокие нагрузки.
- Сферой применения: анкерный болт предназначен для работы с массивными конструкциями.
- Особенностями монтажа: требуется точная подготовка отверстия и соблюдение технологии.
Как обеспечивается надежное крепление в бетоне и кирпиче
Для достижения прочного соединения в бетонных и кирпичных основаниях крепёж должен быть правильно подобран по нескольким параметрам:
- Диаметр и длина — должны соответствовать нагрузке и толщине основания. Слишком короткий или тонкий анкер может не выдержать усилие.
- Тип материала основания — для железобетона подойдут крепежи с клиньями и распорные крепежи, для кирпича — специальные модели или химические составы.
- Глубина установки — фиксатор должен быть погружён достаточно глубоко, чтобы механизм распора надёжно зафиксировался в теле основания.
Важно, чтобы болт с гайкой был установлен в отверстие нужного диаметра и глубины. При затяжке гайки втулка распирается и анкеры крепятся за счет механического сцепления и трения.
Разновидности анкерных болтов
Каждый тип анкерного болта предназначен для работы в конкретных условиях и подбирается в зависимости от специфики монтажа. Ниже — распространенные виды анкерных болтов.
Распорные анкеры
Распорный анкерный болт – это крепеж, в конструкции которого используется распорка (втулка, гильза), расширяющаяся при затяжке гайки.
Подходит для:
- Бетонных и кирпичных оснований;
- Монтажа легких и среднетяжелых конструкций.
Преимущества:
- Простая установка;
- Универсальность;
- Хорошая нагрузочная способность.
Клиновые анкеры
Применяются для фиксации тяжёлых конструкций. Обеспечивают максимальную устойчивость к нагрузкам за счёт расширяющегося клина при затяжке гайки.
Подходит для:
- Монтажа тяжёлого оборудования и металлоконструкций;
- Крепления к полу, потолку и стенам из цементного основания;
- Работы в условиях высоких и динамических нагрузок.
Преимущества:
- Высокая несущая способность;
- Механическая прочность за счёт плотного расширения;
- Быстрый монтаж при соблюдении точных размеров отверстия;
- Хорошо работает в условиях вибраций и динамических нагрузок.
Важно: не применять в пустотелом кирпиче и рыхлых материалах.
Забивные анкеры
Это анкерный болт, который устанавливается ударами молотка и фиксируется за счёт расклинивания внутреннего элемента (штифта или конуса).
Подходит для:
- Для бетона и полнотелого кирпича;
- Закрепления подвесных конструкций, вентиляции, монтажных шин;
- Быстрый монтаж без затяжки гайки.
Преимущества:
- Простота установки;
- Удобство при работе над головой;
- Надёжная фиксация за счёт распора.
Как правильно установить анкерный болт?
Монтаж анкерного болта — важный этап при работе с тяжёлыми конструкциями. Этот тип крепежа, будь то болт с гайкой, крюком или кольцом, должен подбираться и устанавливаться с учётом особенностей основания и принципа работы самого болта. Независимо от того, используется ли анкерный винт или анкерный крепеж с конусной гайкой, важно соблюдать правила выбора и монтажа. Каждый тип анкера имеет свои особенности: закручивать, забивать или фиксировать распором. Чтобы удобно крепить и безопасно пользоваться анкером, особенно в строительной сфере, необходимо учитывать нагрузку, материал и условия эксплуатации.
Подготовка отверстия нужного диаметра и глубины
Перед установкой необходимо:
- Определить тип анкера и его размер;
- Просверлить гнездо нужного диаметра и глубины;
- Удалить пыль и мусор.
Оно должно соответствовать втулке и стержню болта — обычно диаметр подбирается с запасом 1–2 миллиметра от наружной части цилиндрической втулки.
Процесс монтажа различных типов анкеров
Забивной:
- Вставляется в отверстие;
- Забивается молотком до упора;
- Зажимной элемент расклинивается, обеспечивая фиксацию.
Клиновой:
- Вставляется в отверстие;
- При затягивании гайки клин расширяет стержень внутри основания;
- Обеспечивается прочное крепление за счёт распора.
Распорный:
- Болт закручивается вручную или ключом;
- Втулка распирается внутри отверстия;
- Создаётся трение, фиксирующее анкер в материале.
Типичные ошибки при установке
Неправильный монтаж анкерного болта может привести к ослаблению соединения, снижению сопротивляемости и даже к разрушению конструкции. Ниже перечислены самые распространённые ошибки, которых следует избегать:
- Неправильно просверленное отверстие. Отверстие шире — монтажный болт не фиксируется, уже — не входит. Размер должен соответствовать распорной оболочке.
- Установка в рыхлый кирпич или разрушенный бетон. Такие основания не обеспечат прочности. Использовать химические болты или укреплять основание.
- Перетягивание гайки. Может повредить втулку или основание. Использовать умеренное усилие или динамометрический ключ.
- Неподходящий тип анкера. Выбор должен соответствовать материалу, нагрузке и условиям. Например, нельзя использовать забивной анкер в пустотелом кирпиче.
Как подобрать анкер по нагрузке и типу основания
Подбор анкера требует внимательного анализа условий эксплуатации и характеристик основания. Основные критерии выбора:
1. Определите максимальную нагрузку на крепление.
- Рассчитайте или узнайте величину усилия, которое будет действовать на анкер (в килограммах или ньютонах).
- Сдвиг — сила, параллельная поверхности основания.
- Вырыв — сила, направленная перпендикулярно от основания.
- Динамическая нагрузка — вибрации, удары, колебания.
- Выбирайте анкер, рассчитанный на нагрузку с запасом не менее 20–30%.
2. Определите тип материала основания.
- Бетон — самый прочный материал, подходит для большинства видов анкеров (клинтовые, распорные, химические).
- Кирпич — требует осторожности, лучше использовать крепежи с расширяющейся гильзой или химические анкеры.
- Пустотелый кирпич, газобетон, пенобетон — применяйте специальные болты для закрепления с цангой или химический крепеж.
- Природный камень, песчаник — подбирайте крепёжные болты с большой опорной площадью распорки.
3. Учитывайте глубину и диаметр отверстия.
- Глубина должна обеспечивать полный заход зажимного элемента в основание.
- Диаметр подбирается согласно рекомендациям производителя анкера, обычно немного больше размера болта или втулки.
Важно: Несоответствие снижает механическую устойчивость крепления.
4. Выберите тип анкера, соответствующий нагрузкам и материалу.
- Для интенсивных нагрузок в бетоне подойдут с клиновым и химические болты.
- Для средних нагрузок — распорные стержни.
- Для легких конструкций в бетоне или кирпиче — забивные болты для закрепления.
- В рыхлых или пустотелых материалах — химические или анкеры с цангой.
5. Обратите внимание на условия эксплуатации.
- Во влажных или агрессивных средах выбирайте анкер с антикоррозийным покрытием.
- Для наружных работ предпочтительны стойкие к коррозии материалы.
- При наличии вибраций — с высокой устойчивостью к динамическим нагрузкам.
6. Проверяйте рекомендации и сертификаты производителя.
- Используйте крепёжный болт с подтверждёнными техническими характеристиками и сертификатами.
- Следуйте инструкциям по монтажу для достижения максимальной силы сцепления.
Как выбрать правильный анкерный болт для конкретной задачи?
Правильный выбор анкерного болта зависит от множества технических характеристик. Чтобы обеспечить надежное и долговечное крепление, необходимо учитывать следующие параметры:
1. Диаметр анкера.
- Один из ключевых параметров, определяющий прочность крепежа. Чем больше диаметр, тем выше нагрузка, которую анкер сможет выдержать. Подбирается в зависимости от веса и характера нагрузки, а также типа основания.
2. Длина анкера.
- Должна соответствовать толщине конструкции и глубине основания, чтобы распорный элемент был полностью зафиксирован. Недостаточная длина приводит к слабой фиксации и снижению прочности. Слишком длинный анкер может не подойти для тонких материалов или вызвать дополнительные сложности при монтаже.
3. Материал анкера.
- От материала зависит устойчивость к коррозии и механическая прочность.
- Углеродистой стали (часто с оцинковкой) — стандартный вариант для сухих помещений.
- Нержавеющей стали — для влажных и агрессивных сред, наружных работ.
- Специальных сплавов — для повышенных требований по прочности или химической устойчивости.
4. Тип распорного механизма.
- Распорка, клин, забивной элемент, химический состав — каждый тип подходит для разных условий монтажа и типов нагрузки.
- Важно выбирать механизм, который обеспечит надежную фиксацию в конкретном материале.
5. Максимальная допустимая нагрузка.
- Указывается в технической документации.
- Нужно выбирать анкер с запасом прочности выше расчетной нагрузки.
- Для динамических и ударных нагрузок учитывайте повышенные требования.
6. Условия эксплуатации.
- Температурный режим, влажность, агрессивные среды.
- Для наружных и влажных условий подойдут анкерные болты с антикоррозийной защитой или из нержавеющей стали.
7. Совместимость с инструментами монтажа
- Бывают рассчитаны на монтаж молотком, гайковёртом, ручным ключом или специальными устройствами.
- Важно, чтобы монтаж соответствовал рекомендациям производителя для достижения максимальной прочности.
Анкерные болты из нержавеющей стали: сфера применения
Анкерные болты из нержавеющей стали отличаются высокой прочностью и отличной устойчивостью к коррозии. Использование таких анкеров обеспечивает долговечность и надежность крепежа в сложных эксплуатационных условиях, что делает их незаменимыми в ряде отраслей и строительных задач:
- Влажных помещениях;
- Наружных фасадах;
- Морских сооружениях;
- Пищевой и химической промышленности.
Какой тип анкера использовать для высоких нагрузок
Для высоких нагрузок подойдут:
- Клиновые — обеспечивают прочное зажатие в бетоне за счёт расширяющегося клина, подходят для тяжёлых конструкций.
- Распорные болты с большой гильзой — гильза распирается внутри отверстия, равномерно распределяя нагрузку и обеспечивая надёжное крепление.
- Химические— смола заполняет отверстие и фиксирует шпильку или болт, подходят для сложных оснований и обеспечивают максимальную прочность.
Такие болты для закрепления выдерживают значительные усилия на вырыв и сдвиг, обеспечивая прочность и надежность соединения.
