Сварка круглых труб

2 июля 2019
Сварка круглых труб

Сварка круглых труб обычно выполняется с помощью электродов, подключенных к источнику тока. Классический способ – дуговая сварка, а в промышленности и при обработке крупных изделий активно используется аргонодуговая сварка с электродами неплавящегося типа.

Выбор способа сварки для круглых труб

Электрическая сварка

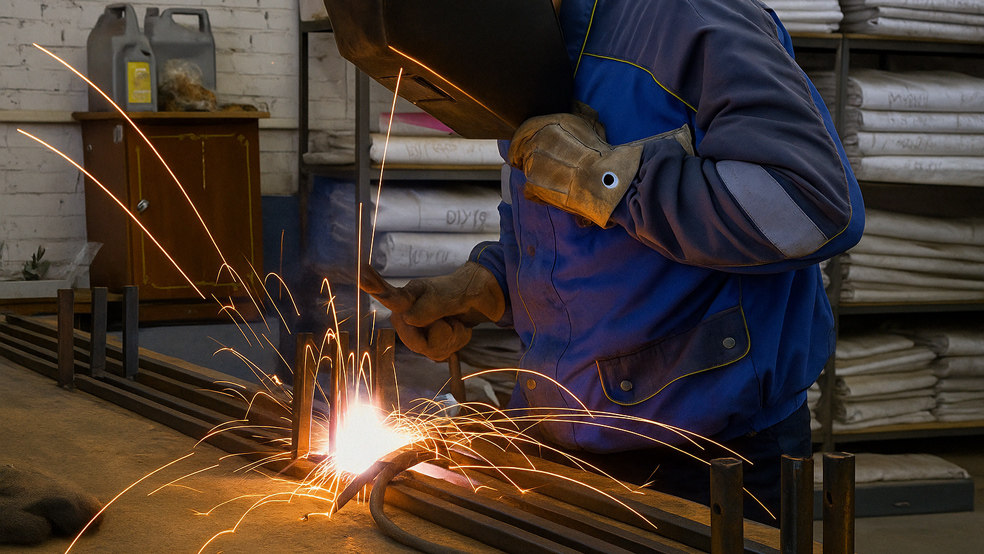

Наиболее простой метод соединения круглых труб – ручная дуговая сварка покрытым электродом. При воздействии активного электрода на свариваемые элементы деталям передаётся сварочный ток. Температура на электрической дуге достигает 7000°С; кромка свариваемых элементов мгновенно плавится с электродным металлом, формируя сварочную ванну. В процессе слияния основного металла и металла электрода на поверхность выплывает шлак, формирующий слой защитной плёнки. После остывания в области плавления остаётся крепкое и надёжное сварное соединение.

Для электросварки подобрать рабочие параметры:

  • Источник энергии (переменный или постоянный ток). Подача постоянного тока снижает количество брызг металла; переменный ток экономнее в плане энергопотребления и даёт хороший результат на трубах малой и средней толщины.
  • Величина тока для сварочных работ. Чтобы рассчитать требуемое значение в амперах, диаметр рабочего электрода умножают на 35.
  • Длина дуги. Максимальное качество шва даёт короткая дуга (не длиннее диаметра электрода), но использовать её бывает сложно даже опытным сварщикам. Общепринятый компромисс – среднее значение между минимумом и максимальным превышением (плюс 1-2 мм к диаметру электрода).
  • Скорость сварки. Определяется по толщине сварочного шва и поверхности круглой трубы. Стабильная скорость продвижения гарантирует качество швов, тогда как промедление и спешка провоцируют непровар, препятствуя правильному формированию шва.

Чтобы рассчитать точные значения для каждого параметра, воспользуйтесь таблицами взаимозависимости: информация находится в открытом доступе в справочных пособиях.

Холодная сварка

Метод холодной сварки используется при соединении труб, не испытывающих большой нагрузки. Технология предполагает применение одно- или двухкомпонентных составов и не требует нагрева поверхности металла.

Для применения технологии свариваемые поверхности очищаются от грязи и ржавчины и обезжириваются. Клеевой состав размягчается руками, после чего производится стыковка труб. В течение нескольких минут состав набирает прочность, изделием можно пользоваться по назначению.

Достоинства холодной сварки:

  • допускается сварка материалов разных по составу и структуре, при этом свойства материала в районе стыка не изменяются;
  • высокое качество герметизации соединения;
  • отсутствие больших финансовых и трудозатрат;
  • использование холодной сварки актуально при нахождении в непосредственной близости огне- и взрывоопасных сред;
  • отсутствие потенциального риска для здоровья сварщика и персонала производства.

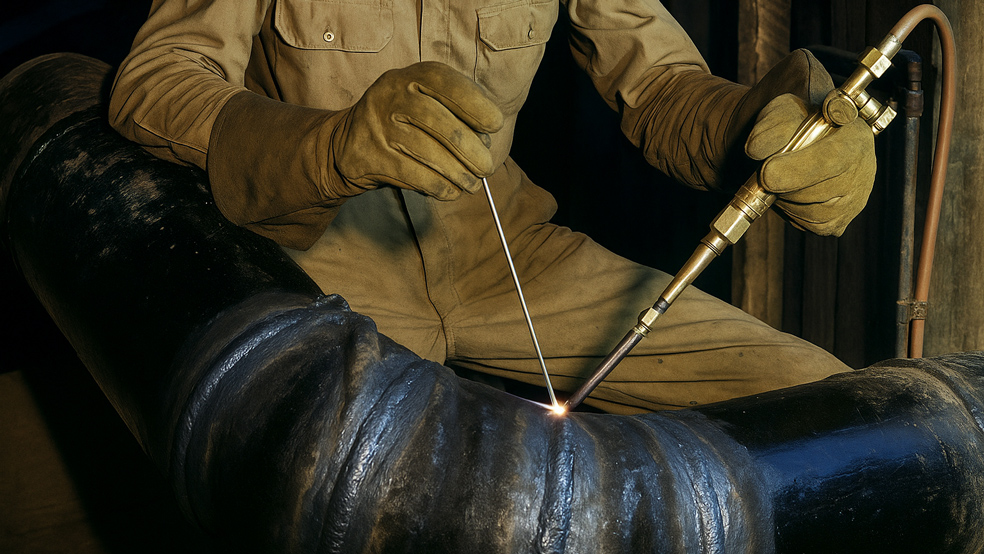

Газовая сварка

Технология газовой сварки основана на использовании специальной горелки, баллона с кислородом или ацетиленом. Температура горения газа должна превышать аналогичные показатели плавления металла не менее, чем в 2 раза.

Сварка газом состоит из следующих этапов:

  • поверхность трубы очищается от загрязнений, ржавчины, окалины и других подобных элементов, далее производится ее обезжиривание;
  • выполняется механическая обработка кромок, при помощи которой обеспечивается более качественная фиксация труб;
  • пламя горелки направляется на свариваемый отрезок справа или слева, при этом проволока подается за горелкой или перед ней соответственно;
  • после завершения процесса проверяется качество сварного шва.

Подобный способ позволяет обеспечить высокое качество соединения труб, при этом металл не прожигается насквозь. К операциям привлекаются профессионалы, имеющие большой подобной работы с газосварочным оборудованием.

Сварка простых (неповоротных) стыков

Сваривание простых стыков происходит в два этапа: окружность стыка мысленно разделяют на два равных участка, затем последовательно обрабатывают и закрывают шов. Порядок действий одинаковый для каждой из половинок:

  1. Сварка начинается с верхней точки с применением короткой дуги в полдиаметра электрода.
  2. Дуга аккуратно проводится по горизонтальному участию без изменения скорости воздействия.
  3. Электрод подводится к нижнему отделу, после чего создаётся замок и сверху наносится декоративный шов.

Перед сваркой стыки тщательно обрабатывают для удаления острых углов, рваных краёв и других мелких дефектов. Если не удаётся добиться ровности простой механической обработкой, используют абразивный круг или рашпиль.

В процессе сварки особое внимание уделяется стабильному положению дуги: удаление инструмента на 3 мм или более приводит к образованию дефектов и ломкости шва после застывания металла. При нанесении новых слоёв поверх основного шва соблюдаются те же правила, но добавляется нахлёст в 20-40 мм по краям.

Сварка вертикальных и горизонтальных элементов дугой практически не отличается: единственное различие – необходимость постоянно менять угол наклона рабочего электрода к линии шва.

Сварка перпендикулярных стыков

Для соединения взаимно перпендикулярных поверхностей, находящихся в одной плоскости, используется стыковая сварка. Для качественной фиксации изделий необходимо контролировать чистоту стыкуемых поверхностей, а также минимизировать зазор между заготовками.

Особенностями технологии являются:

  • при соблюдении методики соединение получается надежным и прочным;
  • минимальный расход электродной стали;
  • возможно соединение трубопроводов различного диаметра и толщины металла;
  • допускается применение одностороннего шва при сваривании изделий большой толщины;
  • выполнять подобные операции может сварщик не самой высокой квалификации.

Применение стыковой сварки актуально в системах, подверженных переменным механическим нагрузкам. Одним из немногих недостатков считается возможность деформации поверхности металла после завершения работ.

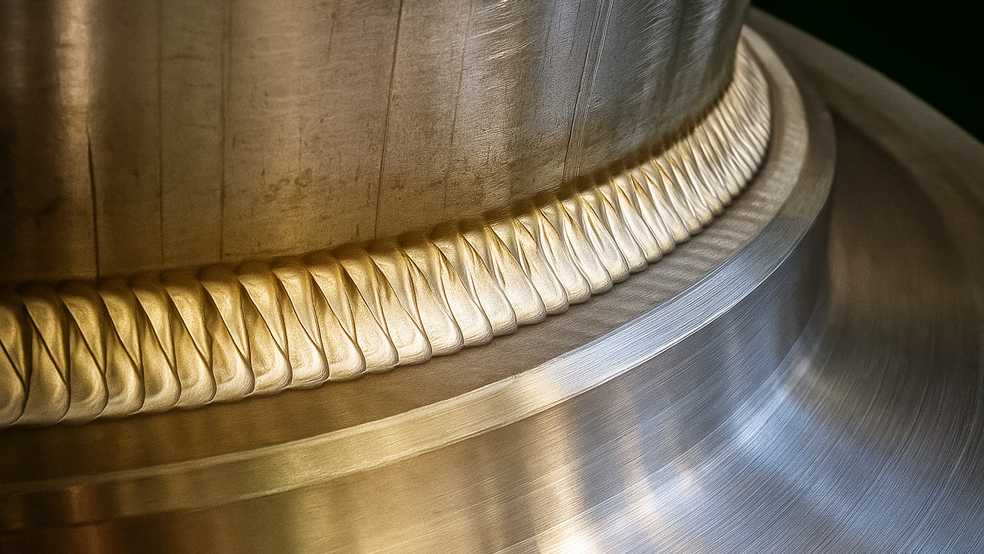

Контроль качества шва

Контроль качества сварных соединений предполагает использование разрушающей и неразрушающей методики. Первый вариант используется редко для оценки нескольких швов из партии продукции. Неразрушающая проверка проводится несколькими способами:

  • визуальный контроль помогает выявить грубые дефекты на соединениях, не требующих высокой герметичности и качества;
  • капиллярный способ предполагает использование специальной жидкости и ее свойство проникать во все воздушные полости и щели;
  • технология пневматической проверки основывается на использовании сжатого воздуха и мыльного раствора;
  • гидравлическая проверка предполагает заполнение емкости маслом или водой с избыточным давлением;
  • радиационный способ основна на применении специального рентгеновского аппарата;
  • в ультразвуковой дефектоскопии ипспользуется прибор, излучающий и отражающий волны в УЗ-диапазоне;
  • технология магнитной дефектоскопии основывается на искажении поля при прохождении через металл и воздушные полости.

Услуги
Сварка алюминия
Сварка алюминия
Услуги по промышленной сварке алюминия и его сплавов.
Сварка меди и латуни
Сварка меди и латуни
Промышленная сварка латуни, меди и производных сплавов.
Назад к списку Следующая статья
Это интересно
  • Закладные детали в строительстве
    Закладные детали в строительстве
    17 сентября 2019
  • Оборудование для гибки металла
    Оборудование для гибки металла
    22 августа 2019
  • Плазменная резка: особенности технологии
    Плазменная резка: особенности технологии
    22 июля 2019
  • Аргоновая сварка
    Аргоновая сварка
    18 июня 2019
  • Гидроабразивная резка металла
    Гидроабразивная резка металла
    21 декабря 2018
Компания
Реквизиты
Контакты
Наше оборудование
Каталог
Детали контактной сети
Закладные детали
Кронштейны
Металлоизделия
Металлоконструкции для ЛЭП
Опоры трубопроводов
Фундаментные болты
Хомуты
Услуги
Токарные работы
Фрезерные работы
Рубка металла
Лазерная резка
Плазменная резка
Гибка металла
Холодная штамповка
Сверление
Сварка алюминия
Отзывы на Яндекс.Картах
Наши контакты

+7 (800) 333-09-96
+7 (812) 242-99-86
+7 (921) 341-52-11
Пн. – Пт.: с 9:00 до 18:00
Санкт-Петербург,
ул. Трефолева, д.2
лит. АБ
sale@mmetalloprom.ru
snab@mmetalloprom.ru
© 2022 Все права защищены.
